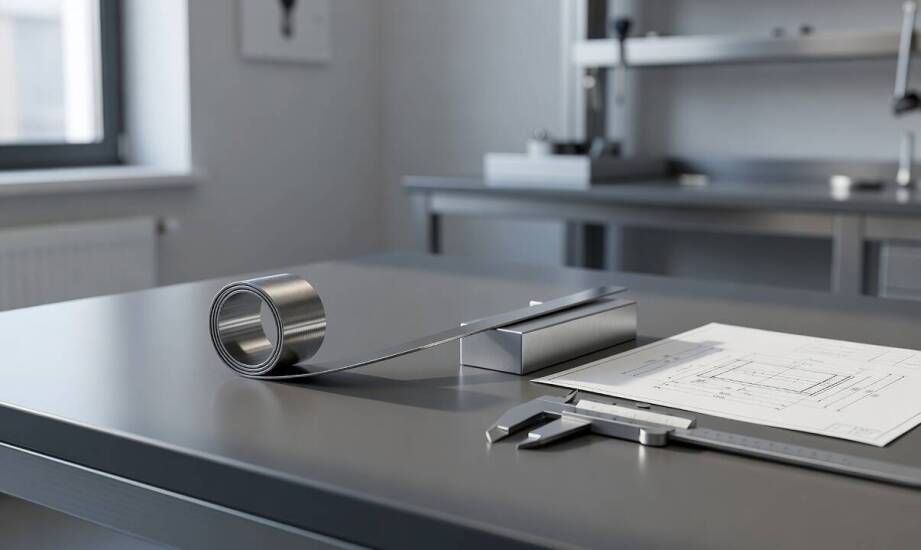

Jak grubość, szerokość i promień zwoju kształtują krzywą momentu w sprężynie z taśmy

W mechanizmach zwijania taśmy mierniczej, smyczach dla zwierząt czy rozrusznikach szarpanych urządzeń spalinowych często pojawia się ten sam problem techniczny. Element sprężysty zapewnia tam odpowiedni i użyteczny moment obrotowy wyłącznie w środkowej części zakresu swojej pracy. Na samym początku rozwijania siła bywa nieproporcjonalnie wysoka, co powoduje mocne opory i wyrywanie uchwytu z dłoni użytkownika. Z kolei w końcowej fazie chowania przewodu moment nagle spada poniżej wartości potrzebnej do pełnego wciągnięcia sznura czy taśmy do obudowy. Taka anomalia kinematyczna jasno wskazuje, że parametry geometryczne elementu napędowego nie odpowiadają specyfice danego urządzenia. Rozwiązaniem tego problemu nie jest prosta wymiana materiału na twardszy stop, lecz głęboka modyfikacja przekroju stali. Aby mechanizm zachowywał się przewidywalnie od pierwszego do ostatniego obrotu, inżynierowie muszą bardzo precyzyjnie skalibrować proporcje taśmy.

Przeczytaj również: Ochrona wzorów przemysłowych - jakie korzyści przynosi dla przedsiębiorców?

Dlaczego krzywa momentu obrotowego opada w miarę rozwijania

Moment obrotowy w napędach płaskich powstaje w wyniku kumulowania wewnętrznego naprężenia zginającego w stalowym pasie. Kiedy mechanizm zostaje ciasno nawinięty na wałek centralny, każda warstwa materiału magazynuje ogromną dawkę energii potencjalnej. W trakcie powolnego zwalniania blokady element ten dąży do powrotu do swojej naturalnej postaci, przekazując zgromadzoną siłę z powrotem na oś obrotu. Z każdym kolejnym milimetrem oddanego paska zmienia się liczba aktywnych zwojów oraz powiększa się efektywny promień całego układu. Ten stale przesuwający się punkt podparcia sprawia, że charakterystyka momentu nigdy nie przebiega w sposób idealnie liniowy.

Przeczytaj również: W jakich sytuacjach można ubiegać się o wyższe alimenty na dziecko?

Fizyka pracy takiego podzespołu zależy również od wzajemnego tarcia warstw. Podczas oddawania energii zwoje naciskają na siebie, co wprowadza dodatkowe opory i modyfikuje ostateczną wartość siły na wyjściu z przekładni. Konstruktorzy urządzeń mierzą się z faktem, że najwyższa sprawność i największa siła zwijająca występują przy skrajnym ściśnięciu struktury. Im luźniejszy staje się nawój, tym mniejsze ramię siły oddziałuje na bęben. Inżynierowie analizują także zjawisko relaksacji naprężeń, które zachodzi przy długotrwałym przebywaniu mechanizmu w maksymalnym naciągu. Utrzymywanie skumulowanej energii w ciasnym zwoju osłabia strukturę stali, dlatego docelowa krzywa musi zakładać odpowiedni margines bezpieczeństwa na naturalne starzenie się stopu.

Przeczytaj również: Czym różni się druk offsetowy od innych technik druku?

Grubość, szerokość i promień jako parametry kształtujące naprężenia

Kluczowym aspektem decydującym o wytrzymałości każdego mechanizmu zwijającego jest bazowa grubość użytego profilu. Parametr ten w sposób bezpośredni dyktuje poziom naprężeń pojawiających się podczas zginania materiału na wale. Wzrost grubości przy zachowaniu tego samego kąta nawinięcia drastycznie podnosi naprężenia wewnątrz struktury i mocno redukuje zakres bezpiecznego ruchu. Zbyt gruby pasek narażony na ciasne zwijanie szybko osiągnie swoją granicę plastyczności. Skutkuje to trwałym odkształceniem geometrii i nieodwracalnym osłabieniem podzespołu na długo przed osiągnięciem zakładanej liczby cykli roboczych.

Szerokość taśmy odpowiada z kolei za całkowitą pojemność energetyczną i stabilność poprzeczną wewnątrz kasety. Zwiększenie tego wymiaru powiększa przekrój czynny elementu, co zwiększa generowany moment obrotowy bez potęgowania destrukcyjnych naprężeń zginających. Szerszy profil wykazuje znacznie mniejszą tendencję do wichrowania się pod obciążeniem i nie ociera tak intensywnie o ściany obudowy. W mechanizmach narażonych na wielotysięczne cykle pracy projektanci unikają maksymalizowania grubości właśnie na rzecz poszerzenia materiału.

Trzecim fundamentem niezawodnego projektu jest właściwie dobrany promień zwoju. Decyduje on o wysiłku zniesionym przez siatkę krystaliczną stali przy maksymalnym zaciśnięciu. Zwiększenie promienia skutecznie obniża punktowe przeciążenie materiału w strefie gięcia. Kiedy urządzenie cechuje się zredukowaną do minimum przestrzenią montażową, precyzyjnie ukształtowana sprężyna spiralna taśmowa musi pogodzić małe gabaryty z dużą wydajnością. Wymusza to na projektantach poszukiwanie bardzo ścisłego kompromisu technologicznego.

Osiągnięcie odpowiednich parametrów technicznych w małym mechanizmie wymaga pełnej równowagi między generowanym momentem, dostępnym miejscem a planowaną żywotnością. Przewymiarowanie grubości stali szybko owocuje pękaniem zmęczeniowym, podczas gdy zbyt wąski przekrój skutkuje gubieniem osiowości. Zaprojektowanie płynnie działającego napędu opiera się na ciągłym weryfikowaniu proporcji materiału. Produkująca techniczne podzespoły sprężyste firma Spretech J.K. od ponad czterdziestu lat kalibruje tego typu detale na potrzeby sektora przemysłowego. Zastosowanie w zakładzie nowoczesnych technologii obróbki plastycznej umożliwia precyzyjne skalowanie geometrii taśmy pod konkretny projekt. Dbałość o rygorystyczne utrzymanie wymiarów profilu przekłada się ostatecznie na wyrównaną krzywą oddawania energii i bezawaryjne działanie urządzeń końcowych.
